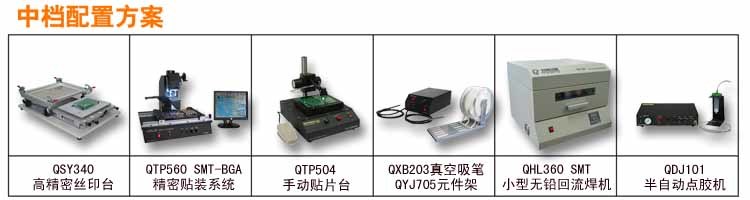

QSY340高精密丝印台

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
丝印台
数量
-
+
库存:
0
产品描述

  QSY340高精密丝印台是为了满足锡膏漏印技术和其他高精度要求的丝网印刷技术的需求而开发研制的。突破了传统丝印、漏印时的脱模方式,在脱模、调整,特别是重复误差、误差调整方面都有非常独到的创新。适合芯片管脚间距≥0.3mm的锡膏漏印,尤其适合芯片管脚间距0.5mm模板印刷,脱模方便,误差极小。用途:丝网印刷,模板(漏板)印刷。

  QSY340高精密丝印台

  功能特点

  QSY340高精密丝印台是为了满足锡膏漏印技术和其他高精度要求的丝网印刷技术的需求而开发研制的。突破了传统丝印、漏印时的脱模方式,在脱模、调整,特别是重复误差、误差调整方面都有非常独到的创新。适合芯片管脚间距≥0.3mm的锡膏漏印,尤其适合芯片管脚间距0.5mm模板印刷,脱模方便,误差极小。用途:丝网印刷,模板(漏板)印刷。

  1、X、Y、Z、θ四方向调整功能;

  2、模板安装方便,同步脱模;

  3、PCB多种定位方式;

  4、调整精度高,重复误差极小;

  5、外形美观,用料精良,操作简便。

  技术参数



调整范围

X

0~10mm

Y

0~10mm

Z

0~6mm

θ

±3º

调整精度

0.01mm

重复误差

0.03mm

适用模板尺寸

500mmx 400mm

适用PCB尺寸

300mmx 220mm

外形尺寸

740mmx 500mm x 250mm

重量

17Kg
